O modem

Junho 2017

Para que serve um modem

O modem é o periférico utilizado para transferir informações entre vários computadores via um suporte de transmissão telegráfico (linhas telefônicas, por exemplo). Os computadores funcionam de maneira digital, utilizam a codificação binária (uma série de 0 e 1), mas as linhas telefônicas são analógicas. Os sinais digitais passam de um valor a outro, não há meio termo, é ‘tudo ou nada’ (um ou zero). Os sinais analógicos em contrapartida não evoluem passo a passo, mas continuamente.

O piano, por exemplo, funciona mais ou menos de maneira digital porque há ‘um passo’ entre as notas. Um violino, ao contrário, pode modular as suas notas para passar por todas as frequências possíveis.

Um computador funciona como um piano, um modem como um violino. O modem converte em analógica a informação binária que vem do computador, a fim de modulá-lo pela linha telefônica. Pode-se ouvir barulhos estranhos se aumentar o som que vem do modem.

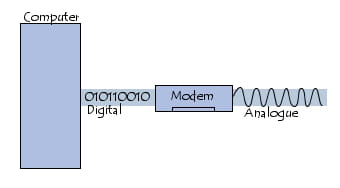

O modem modula as informações digitais em ondas analógicas. Ele, em certo sentido, ‘demodula’ ( Processar algo para obter informação alé contida, o mesmo que desmodular) os dados analógicos para convertê-los em digitais. A palavra ‘modem’ é assim um acrónimo para ‘Modulador/Demodulador’:

Modem: modulation - démodulation

A velocidade de transmissão do modem é expressada geralmente em bauds, em homenagem a Emile Baudot (11 de Setembro de 1845 - 28 de Março de 1903), um famoso engenheiro francês que trabalhou em telecomunicações. Esta unidade de velocidade de transmissão de informação caracteriza a frequência (do dado) de modulação, ou seja, o número de mudanças dos estados que o modem impõe ao sinal, por segundo. Assim, o débito em bauds não é completamente igual ao débito em bits por segundos, porque mais de uma mudança de estado do sinal pode ser necessária para codificar um bit.

Quais são os padrões de comunicação

A multiplicação dos modens provocou uma normalização dos protocolos de comunicação por modem, para que todos falassem uma linguagem comum. É por isso que, dois organismos, desenvolveram padrões de comunicação:



Os laboratórios BELL, precursores em matéria de telecomunicação;
O Comitê de consultoria internacional de telefonia e telegrafia (CCITT), designado desde 1990 União Internacional da Telecomunicação (UIT).

A UIT (União Internacional de Telecomunicações) que tem como objetivo definir os padrões de chamadas telefônicas internacionais.

Os padrões dos modens podem dividir-se em 3 categorias: os padrões de modulação (por exemplo CCITT V.21); os padrões de correção de erros (por exemplo CCITT V.42); os padrões de compressão dos dados (por exemplo CCITT V.42bis).

Veja, no quadro abaixo, a lista dos principais padrões de modem:


Padrão de modulaçãoDébito teóricoModoDescrição
Bell 103300 bpsFull duplexPadrão americano e canadense utilizando uma codificação com mudança de frequência. Permite assim enviar um bit por baud
CCITT V.21300 bpsFull duplexPadrão internacional próximo do padrão Bell 103
Bell 212A1200 bpsFull duplexPadrão americano e canadense funcionando de acordo com a codificação de mudança de fase diferencial. Permite desta maneira transmitir 2 bits por baud
UIT V.221200 bpsHalf duplexPadrão internacional próximo do padrão Bell 212A
UIT V.22bis2400 bpsFull duplexPadrão internacional constituindo uma versão melhorada do padrão V.22 (V.22bis)
UIT V.231200 bps"Half duplex"Padrão internacional funcionando em half-duplex, ou seja, permite transferir os dados sobre uma só via ao mesmo tempo. Possibilidade de uma via de regresso a 75 bauds facultativos
UIT V.231200 bps/75 bps"Full duplex"Padrão internacional fornecendo duplex integral assimétrico, ou seja, permite transferir dados a 1200 bps num sentido e 75 bps no outro
UIT V.299600 bpsHalf duplexPadrão internacional funcionando em half-duplex, ou seja, permite transferir os dados sobre uma só via ao mesmo tempo. Este padrão foi criado particularmente para os fax
UIT V.329600 bpsFull duplex Padrão internacional funcionando em full-duplex e incorporando padrões de correção de erro. A transmissão de dados faz-se de acordo com uma técnica de correção de erros chamada modulação de amplitude em quadratura codificada. Esta técnica consiste em enviar um bit suplementar para cada grupo de 4 bits enviadas sobre a linha de transmissão
UIT V.32bis14400 bpsFull duplexPadrão internacional melhorando o padrão v.32, permitindo enviar 6 bits por baud, para atingir uma velocidade de transmissão de 14400 bps
UIT V.32fast28800 bpsFull duplexPadrão internacional, nomeado às vezes V.FC (Fast Class), permitindo atingir uma velocidade de transmissão dos dados de 28800bps.
UIT V.3428800 bpsFull duplexPadrão internacional permitindo obter um débito de 28800. Graças a um processador DSP (Digital Sinal Processor, processador de tratamento numérico do sinal) os modens que utilizam este padrão podem atingir um débito de 33600 bps
UIT V.9056000 bpsFull duplexPadrão internacional permitindo obter velocidades de transmissão de 56000 bps
