Som multicanal


O termo "som multicanais" designa a utilização de várias pistas áudio para a restituição de um sistema que comporta várias colunas.

Existe uma terminologia associada, constituída por dois números separados por um ponto (2.1, 5.1,6.1,7.1, etc.), permitindo classificar o tipo de configuração espacial das colunas em função do número de pistas áudio utilizadas.

O primeiro número indica o número de canais principais destinados cada um a ser restituído numa coluna, enquanto o segundo designa a presença de efeitos baixa frequência (em ingleses Low Frequency Effect, notados LFE) destinados a serem restituído sobre um caixão de baixos. Assim, 1.0 corresponde a um som áudio mono (subentendido monocanal) e 2.0 corresponde a uma fonte sonora estéreo.

Configuração espacial

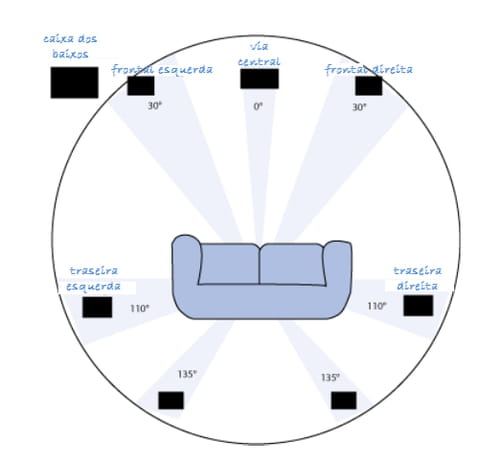

De acordo com o número de canais áudio, existe uma configuração espacial das colunas que permitem optimizar o efeito desejado. Assim, ícones específicos presentes nos suportes multicanais permitem simbolizar o número de canais e a distribuição das colunas no espaço, graças a pequenos quadrados pretos (que representam cada canal) repartidos sobre um quadrado que representa a divisão:

configuration spatiale

Configuração 5.1


A configuração espacial das colunas de um sistema 5.1 é de uma importância primordial porque condiciona diretamente a qualidade de escuta e o realismo dos efeitos sonoros.

Existem diversas regras a respeitar a fim de posicionar o melhor possível cada coluna :
<ol>

  • As colunas frontais devem idealmente ser colocadas à altura de escuta do ouvinte sentado. Os satélites traseiros (surround) devem ser posicionados ligeiramente acima desta linha de escuta
  • As colunas frontais esquerdas e direitas devem ser dispostas de um lado e doutro da televisão, tendo o cuidado de respeitar o lado de cada uma delas. Na prática, deverão cada uma formar um ângulo de 25° a 45° com o ouvinte.
  • A coluna central deve ser colocada diretamente acima ou debaixo da TV já que serve principalmente para os diálogos dos atores principais.
  • O subwoofer pode ser disposto em qualquer lugar da divisão, preferivelmente posto no chão para transmitir melhor as vibrações. O melhor é testar diferentes posições na divisão.
  • A posição ideal para os satélites traseiros é recuados em relação ao ouvinte de maneira formar um ângulo de 90° a 110° com o ouvinte.

</ol>



Configuração 6.1


A configuração 6.1 é similar a uma configuração 5.1, excepto que ela acrescenta uma via traseira central a fim de compensar o "buraco" entre as duas colunas traseiras.


Configuração 7.1


Uma configuração 7.1 propõe preencher o "buraco" entre as duas colunas traseiras não por uma coluna mas duas colunas.

Para uma leitura offline, é possível baixar gratuitamente este artigo no formato PDF:
Som-multicanal-5-1-6-1-7-1 .pdf
