O que é um canal de transmissão

Uma linha de transmissão é uma ligação entre duas máquinas. Geralmente, o termo transmissor refere-se à máquina que envia os dados, enquanto que receptor, àquela que os recebe. Às vezes, as máquinas podem ser tanto receptoras quanto emissoras (é geralmente o caso dos computadores conectados em uma rede).

Uma linha de transmissão, também chamada de canal de transmissão, não é necessariamente um único meio de transmissão físico; é por esta razão que a máquina final (por oposição à máquinas intermediárias), chamadas DTE (Data Terminal Equipment), possuem cada uma, um equipamento relativo ao suporte físico ao qual estão conectadas, chamado DCTE (Data Circuit Terminating Equipment) ou DCE (Data Communication Equipment). O termo circuito de dados se refere ao conjunto constituído pelo DCTE de cada maquina e a linha de dados:

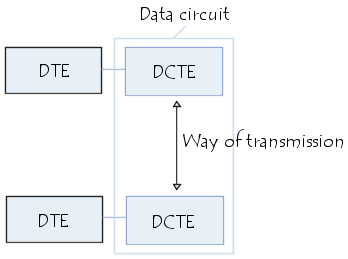

Circuito de dados e linha de transmissão

O que são as ondas eletromagnéticas

A transmissão de dados num suporte físico é feita através da propagação de um fenômeno vibratório. Deste processo resulta um sinal ondulatório que depende de uma quantidade física variável: no caso da luz, é uma onda de luz; no caso do som, é uma onda acústica; no caso da voltagem ou da intensidade de uma corrente elétrica, é uma onda elétrica; e assim por diante.

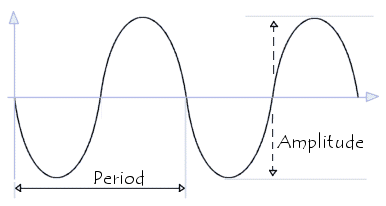

As ondas eletromagnéticas são caracterizadas pela sua frequência, sua amplitude e sua fase:


Quais os tipos de suportes físicos

Os suportes físicos de transmissão são elementos que permitem que a informação circule entre os dispositivos de transmissão. De um modo geral, estes suportes se dividem em três categorias, dependendo do tipo de quantidade física de circulação, ou seja, de acordo com a sua composição física:


Os suportes por cabo, que permitem que uma quantidade elétrica circule em um cabo, geralmente metálico;

Os suportes aéreos, que são o ar ou o espaço vazio. Eles permitem a circulação de ondas eletromagnéticas e vários tipos de ondas radioelétricas;

Os suportes ópticos, que permitem que as informações sejam enviadas em forma de luz.

Dependendo do tipo de suportes físico, a quantidade física tem uma velocidade de propagação mais ou menos rápida (ex: o som se propaga no ar a uma velocidade de aproximadamente 300 m/s, enquanto que a velocidade da luz é de uns 300.000 km/s).

Quais são as interferências na transmissão de dados

A transmissão de dados numa linha não é feita sem perdas. Em primeiro lugar, o tempo de transmissão não é imediato, o que impõe uma certa sincronização na recepção dos dados. Além disso, podem surgir interferências ou degradações do sinal:


A interferência (parasita ou barulho) se refere a qualquer perturbação que altere localmente a forma do sinal. Existem dois tipos de barulho: o barulho branco, que é uma perturbação uniforme do sinal, ou seja, ele adiciona uma pequena amplitude do efeito do sinal médio, resultando em um sinal zero. O barulho branco é caracterizado por um índice de sinal/barulho, que traduz a porcentagem da amplitude do sinal em relação ao barulho (cuja unidade é o decibel). Este deve ser o mais alto possível; os barulhos impulsivos, que são pequenos surtos de intensidade que provocam erros de transmissão;

O enfraquecimento do sinal representa a perda de sinal através da dissipação da energia na linha. O enfraquecimento produz um sinal de saída mais fraco que o sinal de entrada e se caracteriza pela fórmula:
A = 20 log  (Nível do sinal de saída/Nível do sinal de entrada)
;
O enfraquecimento é proporcional ao comprimento do canal de transmissão e à frequência do sinal;

A distorção do sinal caracteriza a diferença de fase entre o sinal de entrada e o sinal de saída.

Como é medida a capacidade da banda larga

A banda larga (bandwidth) de um canal de transmissão é o intervalo na frequência no qual o sinal não sofre um enfraquecimento superior a um certo valor (geralmente 3 dB, já que 3 decibéis correspondem a um enfraquecimento do sinal de 50%). Temos então:


Por exemplo, uma linha telefônica tem uma banda larga compreendida entre 300 e 3.400 Hertz, aproximadamente, para uma taxa de enfraquecimento de 3 dB.

A capacidade de um canal é a quantidade de informação (em bits) que pode ser transmitida através dele, durante 1 segundo. Ela se caracteriza pela seguinte fórmula:
C = W log2 (1 + S/N)
, onde C é a capacidade (em bps), W a largura de banda (em Hz) e S/N representa o índice do sinal sobre barulho do canal.

Qual a diferença entre Enviar e Baixar

Baixar (download) refere-se à transferência de dados a partir do servidor para o computador, enquanto que enviar (upload) refere-se à transferência de dados do computador para o servidor. É interessante observar que o as duas funções ocorrem em canais de transmissão separados (seja através de um modem ou de uma linha especializada). Assim, quando um documento é enviado (upload) não se perde largura da banda durante o processo.
