O barramento PCI

O barramento PCI (Peripheral Component Interconnect) foi desenvolvido pela Intel no dia 22 junho de 1992. Ao contrário do barramento VLB, ele não é um barramento local propriamente dito, mas um barramento intermediário situado entre o barramento processador ( NorthBridge) e o barramento de entradas e saídas] ( Southbridge).

Conectores PCI

Em geral, os conectores PCI são 3 ou 4 (no mínimo), encontrados nas placas-mãe e reconhecíveis pela sua cor branca (padrão).



A interface PCI existe em 32 bits, com um conector de 124 pinos, ou em 64 bits, com um conector de 188 pinos. Há também dois níveis de sinalização:

  • 3.3V, destinado aos laptops;
  • 5V, destinado aos computadores fixos.

A tensão de sinalização não corresponde à tensão de alimentação do cartão, mas aos limiares de tensão para a codificação digital da informação.

Existem dois tipos de conectores 32 bits:

  • Conector PCI 32 bits, 5 V:


connecteur PCI 5 V
  • Conector PCI 32 bits, 3.3 V:


connecteur PCI 3.3 V


Os conectores PCI 64 bits propõem pinos adicionais, mas podem acolher as placas PCI 32 bits. Existem 2 tipos de conectores 64 bits:

  • Conector PCI 64 bits, 5 V:


connecteur PCI 64 bits 5 V
  • Conector PCI 64 bits, 3.3 V:


connecteur PCI 64 bits 3.3 V

Interoperabilidade

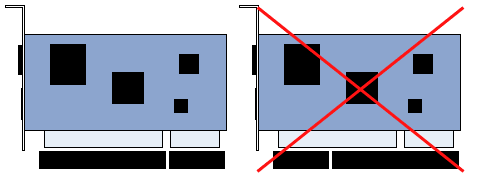

De um modo geral, é difícil se enganar na hora de ligar uma placa PCI em seu slot PCI. Na verdade, na medida em que a placa for inserida corretamente, ele é compatível, caso contrário, os entalhes impedirão a sua instalação.

PCI - Interoperabilidade


Existem placas de extensão com conectores ditos "universais" (em inglês universal), ou seja, com dois tipos de entalhes (dois slots). Estas placas de extensão podem detectar a tensão de sinalização e se adaptar, podendo assim ser inseridas independentemente nas localizações 3,3 V ou 5 V.

Revisão do barramento

O barramento PCI, em sua versão original, tem uma largura de 32 bits e clock de 33 MHz, o que oferece uma velocidade teórica de 132 Mb/s em 32 bits. Em arquiteturas de 64 bits o barramento opera a 64 bits e oferece uma taxa de transferência teórica de 264 Mb/s

Um grupo de interesse constituído de um grande número de fabricantes, chamado PCI-SIG (PCI Special Interests Group), foi projetado para fazer evoluir o padrão PCI. Assim, revisões do barramento foram publicados. A versão 2.0 do dia 30 de abril de 1993 define a geometria dos conectores e das placas adicionais e permite o clock a 66 MHz, contra 33 MHz da versão 1.0 e dobra, assim, a sua taxa de transferência teórica, atingindo 266 Mb/s em 32 bits.

No dia 1°er de junho de 1995, a revisão 2.1 do barramento PCI melhora o seu usoa 66 MHz. Nesta época, os engenheiros previam uma evolução progressiva da tensão de sinalização de 5 V para uma sinalização em 3.3 V.

A versão 2.2 do barramento PCI, que apareceu no dia 18 de dezembro de 1998, permite a conexão dos periféricos (hot plug).

A revisão 2.3, publicada em 29 de março de 2002, elimina a possibilidade de usar placas adicionais 5V, mas mantém a possibilidade de usar placas suportando as duas tensões para assegurar uma compatibilidade com versões anteriores. A revisão 3.0 do padrão PCI elimina qualquer possibilidade de utilização de placas compatíveis 5V.

Em setembro de 1999, deu-se uma evolução maior do barramento PCI, batizada PCI-X. O barramento PCI-X 1.0 suporta frequências de 66,100 e 133 MHz. O barramento PCI-X é totalmente compatível com o formato PCI e permite o uso de placas adicionais para o formato PCI convencional de slots PCI-X e vice-versa.

A revisão 2.0 do barramento PCI-X suporta frequências de 66, 100, 133, 266 e 533 MHz e atinge velocidades de 4,27 Gb/s em 64 bits.

A tabela abaixo resume as diferentes revisões do barramento PCI:


RevisãoData de saídaFrequênciaVoltagemLargura
PCI 1.0 1992 33 MHz Nada32 bits133 Mb/s
64 bits266 Mb/s
PCI 2.0 1993 33 MHz 3.3 V / 5 V32 bits132 Mb/s
64 bits264 Mb/s
PCI 2.1 1995 33 MHz 3.3 V / 5 V32 bits132 Mb/s
64 bits264 Mb/s
66 MHz 3.3 V32 bits264 Mb/s
64 bits528 Mb/s
PCI 2.2 1998 33 MHz 3.3 V / 5 V32 bits132 Mb/s
64 bits264 Mb/s
66 MHz 3.3 V32 bits264 Mb/s
64 bits528 Mb/s
PCI 2.3 2002 33 MHz 3.3 V / 5 V32 bits132 Mb/s
64 bits264 Mb/s
66 MHz 3.3 V32 bits264 Mb/s
64 bits528 Mb/s
PCI-X 1.0 1999 66 MHz 3.3 V32 bits264 Mb/s
64 bits528 Mb/s
100 MHz 3.3 V32 bits400 Mb/s
64 bits800 Mb/s
133 MHz 3.3 V32 bits532 Mb/s
64 bits1064 Mb/s
PCI-X 2.0 2002 66 MHz 3.3 V32 bits264 Mb/s
64 bits528 Mb/s
100 MHz 3.3 V32 bits400 Mb/s
64 bits800 Mb/s
133 MHz 3.3 V32 bits532 Mb/s
64 bits1064 Mb/s
266 MHz 3.3 V / 1.5 V32 bits1064 Mb/s
64 bits2128 Mb/s
533 MHz 3.3 V / 1.5 V32 bits2128 Mb/s
64 bits4256 Mb/s
