Desenhar em 3D com o Google SketchUp

Abril 2017

O Google SketchUp é um software de modelagem em 3D muito simples, comprado pelo Google, em Março de 2006. Ele está disponível gratuitamente neste endreço. Depois de baixar o arquivo executável, clique duas vezes nele para iniciar a instalação do programa. Esta operação necessita de dois a três minutos. Após a instalação, abra o Google SketchUp. O centro de aprendizagem se abrirá automaticamente, se você não estiver acostumado com os em 3D, sugero que você dê uma olhada nos conselhos dados.

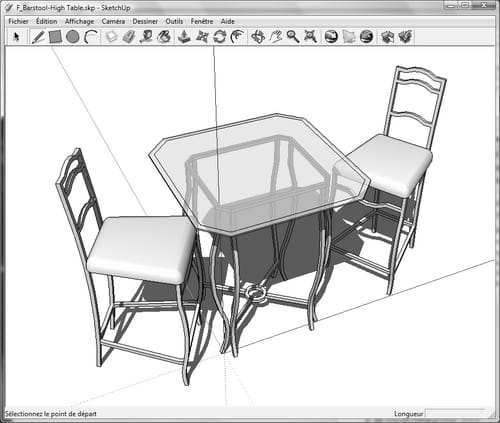

SketchUp permite que você faça formas muito complexas com apenas alguns cliques do mouse, graças a uma interface ergonômica.



Para desenhar uma casa, clique no botão " Retângulo " da barra de ferramentas (aponte para um ícone com o mouse para exibir uma bolha de informação, se você tiver problemas para identificar as ferramentas). Em seguida, desenhe a forma básica da sua casa, no chão.

Para mais precisão e rapidez, entre as dimensões na caixa de texto, situada no canto inferior direito, logo depois de desenhar o seu retângulo (ex: "10 m; 5 m", ou seja, uma área de 50 metros quadrados). Confirme os valores pressionando a tecla [ Enter ].

Por enquanto, a forma que você acabou de desenhar é um simples retângulo. Para que ela se torne uma casa, você deverá aplicar um volume. Para isso, clique no ícone "Empurrar / Puxar" na barra de ferramentas (ou menu " Ferramentas > Empurrar / Puxar"). Em seguida, clique no seu retângulo para selecioná-lo. Você pode esticá-lo para cima ou para baixo. Se você não se sentir a vontade com o mouse, você poderá introduzir novamente um valor específico no campo de texto.

Depois da forma criada e já que se trata de uma modelagem em 3D, é interessante navegar em sua criação. SketchUp oferece três ferramentas para observar o seu modelo de todos os ângulos:
  • Órbita serve para girar em volta do sujeito.
  • Panorâmico move a visão lateralmente.
  • Zoom te aproxima ou te distancia da forma.

Gire em torno do objeto e visualize principalmente os pontos de vista de baixo e de cima, à vontade !

Com o SketchUp, o nível de realismo só depende de sua criatividade. Para tratar dos detalhes, adicione formas geométricas ao objeto. Cada retângulo é independente e pode ser estendido à vontade. O "Arc" é uma ferramenta muito poderosa: ele desenha formas arredondadas que dão mais realismo ao objeto. Você também pode incluir formas cilíndricas com a ferramenta "Círculo".

Desenhe também linhas simples com a ferramenta "Linha", utilizando os pontos de sinalização automática, que farão coincidir suas linhas com as bordas dos retângulos. É ideal para formar os caixilhos das janelas, por exemplo. Note-se que as formas geométricas devem ser fechadas para que você possa aumentá-las ou reduzí-las.

Dica: O Google criou um banco de imagens em 3D públicas. Você pode obter figuras muito elaboradas, clicando em " Arquivo > Banco de imagens em 3D > Baixar modelos ".

Por enquanto, a forma que você esboçou os contornos é uma concha vazia. Para que a modelagem em 3D seja significativa, você deverá aplicar-lhe texturas. Selecione uma superfície do modelo e clique no pote de pintura (Colorir) na barra de ferramentas. Uma nova janela aparece. Ela põe à sua disposição todas as cores e texturas predefinidas do SketchUp. Role o menu para selecionar a textura que corresponde às suas necessidades e colocá-la na área interessada. Desta forma, você poderá adicionar telhas, tijolos e até aplicar transparência ao seu modelo!

No entanto, apesar da qualidade realística das texturas fornecidas, você obterá melhores resultados usando uma foto real como textura. Para isso, clique no menu "Arquivo > Importar". Em seguida, selecione uma das suas imagens no seu disco rígido e ative o botão "Usar como textura".

Coloque agora a sua imagem contra o rosto do modelo, ampliando-a para que ela fique, aproximadamente, do mesmo tamanho. Se o ângulo de visão não corresponder exatamente, escolha a ferramenta de Seleção, clique com o botão direito do mouse na imagem e clique em "textura" e em "Posicionar". Segure as quatro alças e faça-as coincidir com as bordas da textura. Em seguida, mantenha o botão esquerdo do mouse pressionado e arraste essas bordas para que elas estejam em conformidade com os contornos do seu modelo...

Se você quiser realmente desfrutar deste programa, não hesite em mergulhar na assistência do software. Além disso, existem fóruns consagrados ao SketchUp. Para começar bem, clique no menu " Ajuda > Comunidade SketchUp" para acessar os fóruns do Google SketchUp.

Tradução feita por Lucia Maurity y Nouira
