Conector DB25
O que é um conector DB25
O conector DB25 (inicialmente chamado DE-25) é uma ficha analógica, que comporta 25 pinos, da família dos D-Subminiaturas (D-Sub ou SubD).Como o conector DB9, ele serve principalmente para as conexões em série, já que permite uma transmissão assíncrona de dados de acordo com a norma RS-232 (RS-232C). Ele também é utilizado para as conexões por porta paralela, servindo, no início, para a conexão das impressoras, daí a sua denominação porta impressora (com a abreviação LPT).

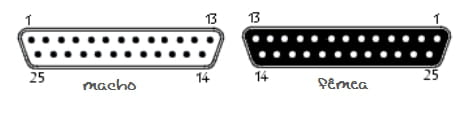

Assim, para evitar confusões, as portas de série DB25 dos computadores têm, geralmente, conectores macho, enquanto que os da porta paralela são tomadas DB25 fêmea:
Como são as conexões em série
| Número de clavilha | Nome | Designação |
|---|---|---|
| 2 | TXD - Transmit Data | Transmissão de dados |
| 3 | RXD - Receive Data | Recepção de dados |
| 4 | RTS - Request To Send | Pedido de emissão |
| 5 | CTS - Clear To Send | Pronto para enviar |
| 6 | DSR - Data Set Ready | Ajuste de dados prontos |
| 7 | GND - Signal Ground | Sinal de terra |
| 8 | CD - Carrier Detect | Detector de transmissão |
| 20 | DTR - Data Terminal Ready | Terminal de dados pronto |
| 22 | RI - Ring Indicator | Indicador de chamada |
Como são as conexões paralelas
| Número | Nome | Especificação |
|---|---|---|
| 1 | _STR - Strobe | Balayagen |
| 2 | D0 - Data bit 0 | bit de dados 0 |
| 3 | D1 - Data bit 1 | bit de dados 1 |
| 4 | D2 - Data bit 2 | bit de dados 2 |
| 5 | D3 - Data bit 3 | bit de dados 3 |
| 6 | D4 - Data bit 4 | bit de dados 4 |
| 7 | D5 - Data bit 5 | bit de dados 5 |
| 8 | D6 - Data bit 6 | bit de dados 6 |
| 9 | D7 - Data bit 7 | bit de dados 7 (peso forte) |
| 10 | ACK - Acknowledgement | Pagamento |
| 11 | Busy | Ocupado (leitura dos dados) |
| 12 | Paper Out | Sem papel |
| 13 | Select | Seleção |
| 14 | Auto feed | Salto de página |
| 15 | Error | Erro |
| 16 | Reset | Reinicialização |
| 17 | Select Input | Seleção da entrada |
| 18 | GND | |
| 19 | GND | Massa |
| 20 | GND | Massa |
| 21 | GND | Massa |
| 22 | GND | Massa |
| 23 | GND | Massa |
| 24 | GND | Massa |
| 25 | GND | Massa |
