Montagem de um PC - Montagem do processador

Maio 2017

O que é e qual a função do processador

O processador é o circuito integrado chave do computador, sendo ele o encarregado de realizar os principais cálculos. Os processadores existem em diferentes formatos r podem ser classificados em duas famílias: os processadores Socket e os processadores Slot.

Como é o socket ZIF

No momento da instalação de um processador Socket ZIF (Zero Inserção Força), deve se ter o cuidado de levantar a pequena alavanca, situada sobre a fração do socket, inserir o processador delicadamente, assegurando-se de que a marca situada em um canto do processador coincida com a marca no suporte (consulte a documentação da sua placa-mãe):

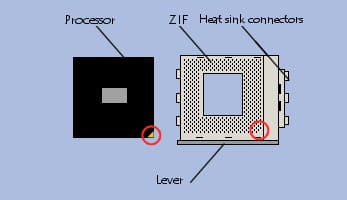

Instalação de um processador sobre ZIF

depois, basta baixar a alavanca e o processador estará instalado.

Como se apresenta o Slot

A montagem de um CPU em um Slot (traduzir fenda) é igualmente simples: é necessário instalar a fixação que acompanha a placa-mãe. Depois, o processador pode ser inserido facilmente, como uma placa de extensão (só um sentido de montagem é possível).

Como instalar um dissipador térmico (ventirad)

Para os processadores montados nos suportes ZIF, é absolutamente indispensável instalar um dissipador de calor térmico (radiador) e um ventilador que não é necessariamente fornecido com o processador. Na maior parte das vezes, estes dois componentes são vendidos em um só bloco chamado dissipador térmico:

Ventirad

Na ausência de um radiador, o processador queimará alguns segundos após ter ligado o computador à corrente elétrica. É recomendado aplicar uma gota de massa térmica (gordura de silicone) sobre a parte do processador que estará em contacto com o radiador para aumentar a superfície de contacto entre o processador e o dissipador de calor e assim melhorar a dissipação do calor. A maior parte dos dissipadores térmicos já possui já uma fina camada de massa térmica, não sendo então necessário acrescentar nada a mais.

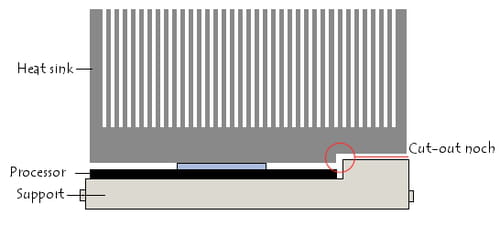

Encaixe uma das pinças do radiador no conector ZIF e engate devagar o segundo. O radiador deve ser centrado corretamente e estar em contacto com toda a superfície do processador. É importante dar especial atenção ao sentido da montagem do radiador: a reentrância na parte inferior do radiador deve estar no nível da parte emergente do socket. Por outro lado, tenha o cuidado para não forçar, porque a parte central do processador (em silício) é frágil e a mínima fenda danificá-lo-á de maneira irreversível:


Por último, ligue o cabo de alimentação do ventilador ao conector previsto para esse efeito na placa-mãe. Pode ser útil arranjar o cabo de alimentação do ventilador para não correr o risco de obstruir a rotação das pás.

Existem igualmente alternativas aos dissipadores térmicos, conhecidos por serem barulhentos: o ventilador à mudança de fase (congeladores miniaturas) que é as solução mais eficaz, mas muito cara, o ventilador de ar frio silencioso (Peltier), silencioso, mas instável e o ventilador kit watercooling (kit de resfriamento), estável, eficaz e silencioso. Os conjuntos de watercooling dispõem de um reservatório de água, de uma bomba, um nó térmico e waterblock (bloco de água), que captura o calor do processador.

Por último, existem soluções de software que permitem desativar as instruções inutilizadas do processador, para ganhar alguns graus.

Como configurar um processador

Nas placas-mães antigas, é necessário deslocar os jumpers para definir os parâmetros de frequência do processador. Um jumper é um tipo de condutor usado para conectar dois pontos de um circuito eletrônico.


As placas-mães recentes, designadas jumperless, reconhecem automaticamente os parâmetros do processador e permitem alterá-lo manualmente no BIOS. O princípio é no entanto o mesmo nos dois casos e consiste em definir uma frequência para o bus de dados da placa-mãe (chamada FSB, para Front Side bus), bem como um coeficiente multiplicador para o processador.

Os jumpers

Os jumpers são pequenos pedaços de metal revestidos de plástico que permitem a passagem da eletricidade, como um interruptor.


Se não deseja alterar manualmente a frequência do processador e deixar a frequência por padrão, não tem necessidade de ler esta seção:

Scema do jumper)

Existem dois tipos de jumpers que servem para configurar o processador: os jumpers que descrevem a frequência do processador e aqueles que descrevem a voltagem do processador.

A frequência do processador corresponde à frequência interna da placa-mãe (ou mais exatamente à do seu bus de dados, o FSB), multiplicada por um coeficiente. Assim, as placas-mães mais antigas possuem jumpers que servem para descrever a frequência interna da placa, e jumpers para descrever o coeficiente multiplicador.

A posição destes jumpers na placa-mãe são descritas no manual da sua placa-mãe. É recomendado efetuar estes ajustamentos de maneira a ter a máxima frequência possível para a placa-mãe, depois regular o coeficiente multiplicador do processador para o valor ideal.

Resta, por último, descrever a voltagem do CPU por jumpers. Em geral as tensões possíveis são 3.3 V, 3.45 V (tensão habitual de numerosos processadores), e 3.6 V.
