Placa de som

Julho 2017

O que é a placa de som

A placa de som ou placa de áudio é o elemento do computador que permite gerenciar as entradas e saídas sonoras do computador:

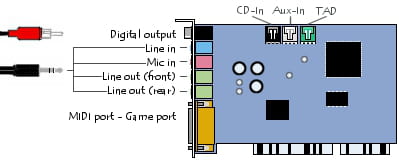

Placa de som no formato PCI

De um modo geral, trata-se de um controlador que pode ser inserido em um slot ISA (ou PCI para os mais recentes), mas são cada vez mais frequentes as placas-mãe que incluem a sua própria placa de som.

Como se compõe uma placa de som

Os principais elementos de uma placa de som são, por um lado, o processador e os conversores e, por outro, os conectores.

O processador e os conversores

O processador especializado de uma placa de som é chamado de DSP (Digital Signal Processor) e é encarregado do tratamento digital do som (tipo o eco, a vibração, os efeitos 3D, etc.).

O conversor digital-analógico, chamado DAC (Digital to Analog Converter) que permite converter os dados de áudio do computador em sinal analógico para um sistema de restituição sonora (colunas, amplificador, etc.)

O conversor analógico digital, chamado ADC (Analog to Digital Converter) que permite converter o sinal analógico de entrada em dados digitais que podem ser processados pelo computador.

Os conectores

Além dos elementos acima descritos, uma placa de som tem conectores de entrada e saída externos e internos.


Os conectores de entrada e saída externos são representados por uma ou duas saídas no formato Jack, padrão 3.5 mm (Line Out ou Speaker outpout ou SPK), normalmente de cor verde claro; uma entrada de linha (Line in); uma entrada para microfone (Mic), geralmente no formato jack 3.5 mm de cor rosa; uma saída digital SPDIF (Sony Philips Digital Interface, S/PDIF ou S-PDIF ou IEC 958 ou IEC 60958 desde 1998). Trata-se de uma saída que permite enviar os dados sonoros em formato digital para um amplificador de sinal por meio de um cabo coaxial com conectores RCA em cada ponta; um conector MIDI, geralmente dourado (ocre) que permite conectar instrumentos musicais e, às vezes, fazer o papel de porta de jogos (game port) para conectar um joystick ou um gamepads, que possua uma tomada SUBD 15.

Quanto aos conectores de entrada/saída internos a placa de som integra o conector CD-ROM/DVD-ROM, com um conector preto, utilizado para conectar a placa de som à saída de áudio analógica do CD-ROM, por meio de um cabo de áudio CD; a entrada auxiliar (AUX-In) que possui um conector branco, que se usa para conectar as fontes internas de áudio como uma placa tuner TV; conectores para caixa vocal telefônica (TAD - Telephone Answering Devices) que possui um conector verde.
